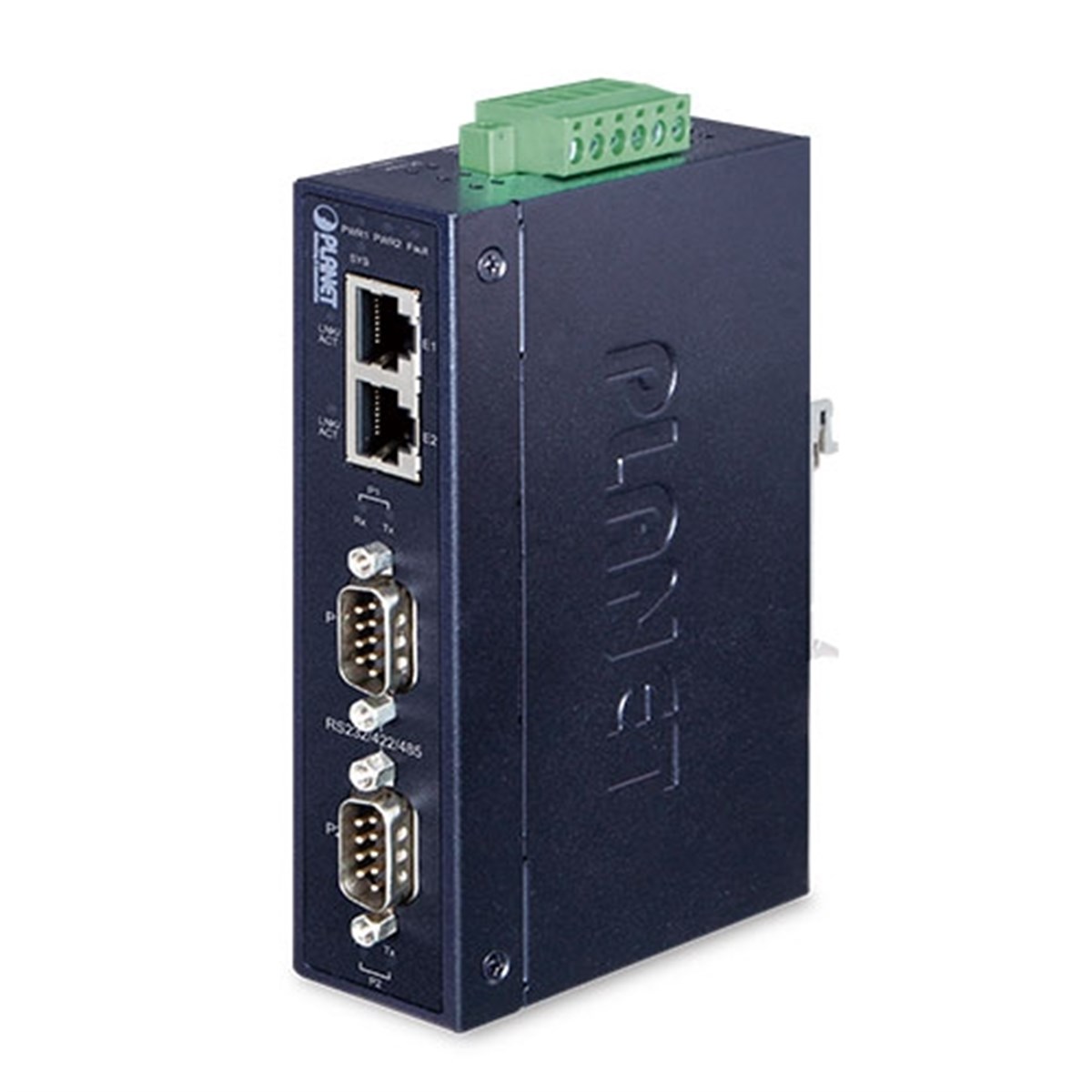

Endüstriyel 2-port RS232/RS422/RS485 Serial Device Server (Industrial 2-Port RS232/RS422/RS485 Serial Device Server)<br> 2KV sinyal izolasyon özelliğine sahip<br> IP30, -40~75 Derece C
Marka : Planet

Endüstriyel 2-port RS232/RS422/RS485 Serial Device Server (Industrial 2-Port RS232/RS422/RS485 Serial Device Server)<br> 2KV sinyal izolasyon özelliğine sahip<br> IP30, -40~75 Derece C

(PL-ICS-2200T)
0.0
Toplam Stok Adedi : 1
Endüstriyel 2-port RS232/RS422/RS485 Serial Device Server (Industrial 2-Port RS232/RS422/RS485 Serial Device Server)<br> 2KV sinyal izolasyon özelliğine sahip<br> IP30, -40~75 Derece C
Fiyat : 11.881,44 TL(KDV Dahil)
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver



Seri Arayüz
Seri Port 2 x DB9 erkek
Seri Standartlar RS232/RS422/4-tel RS485/2-tel RS485
Baud Hızı (Veri Hızı) 50bps <-> 921Kbps
Data Bit 5, 6, 7, 8
Parite Tipi 1, 1.5, 2
Stop Bit Tek, Çift, Hiçbiri, Space, Mark
Akış Kontrolü RTS/CTS ve DTR/DSR (RS232 only)
XON/XOFF
Sinyaller RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS485: Data A (+), Data B (-), GND
Pin Eşleştirmesi RS232 Erkek DB9:
　Pin1 -> DCD
　Pin2 -> RxD
　Pin3 -> TxD
　Pin4 -> DTR
　Pin5 -> GND
　Pin6 -> DSR
　Pin7 -> RTS
　Pin8 -> CTS

RS422/RS485-4W Erkek DB9:
　Pin1 -> TxD+
　Pin2 -> TxD-
　Pin3 -> RxD-
　Pin4 -> RxD+
　Pin5 -> GND


RS485-2W Erkek DB9:
　Pin3 -> Data-
　Pin4 -> Data+
　Pin5 -> GND
Seri Hat Koruması 2KV izolasyon koruması
1KV (level 2) surge koruması
15KV ESD koruması
EthernetArayüzü
Ethernet Port Sayısı 2 x RJ45
Standarr 10/100BASE-TX
Mesafe 100m
Switch Mimarisi Store-and-Forward
Adres Tablosu 1K
ESD Koruması 6KV
Surge Koruması 2KV
Donanım
Montaj DIN-ray ve duvara monte edilebilir
Şasi IP40 metal
Boyutlar (E x B x Y) 56 x 87 x 135 mm
Ağırlık 477 g
LED Işıkları Sistem: Güç 1, Güç 2, Fault, SYS
TP Port: Link/Actif
Seri Port: Tx ve Rx
Güç İhtiyacı 12~48V DC, yedek güç ile birlikte polarity reverse koruma özelliği
Güç Tüketimi Tam Kapasite
12VDC: 0.419A (5.1 watt)
24VDC: 0.227A (5.4 watt)
48VDC: 0.136A (6.5 watt)
Konnektör Güç girişi için sökülebilir 6-pin terminal block
Pin 1/2 Güç için 1, Pin 3/4 alarm için, Pin 5/6 Güç 2 için
DI ve DO Yok
Alarm Güç kesildiğinde bir röle çıkışı
Alarm röle akım kabiliyeti: 1A @ DC 24V
Sıfırlama Düğmesi < 5 saniye: Sistem başlatma
> 5 saniye: Fabrika ayarlarına dönme
Yönetim
Yönetim Arayüzleri Web yönetimi
Telnet Konsol yönetimi
Windows-based VCOM Utility yönetimi
PLANET Smart Discovery Utility
IP Versiyonu IPv4 ve IPv6
Çalışma Mod'u TCP Server
TCP Client
UDP Client
Virtual COM
RFC2217
Telnet Server
Pair Connection – Remote (Slave)
Pair Connection – Local (Master)
Virtual COM Yazılımını Destekler Sadece Windows Tabanlı:
Windows XP
Windows Server 2003
Windows 7
Windows Server 2008
Windows 8 (WinPcap son versiyonu yüklenmelidir)
Windows Server 2012 (WinPcap son versiyonu yüklenmelidir)
Windows 10
Uyarı Alarma zili ve RTC
Security Allow max. 4 accessible IP address hosts/ranges
SNMP MIBs RFC1213 MIB-II
RFC1317 RS232-like OIDs
Standart
Kanunlara Uygunluk FCC Part 15 Class A,
CE Certification Class A
Sağlamlık Tesi IEC60068-2-32 (Düşme)
IEC60068-2-27 (Darbe)
IEC60068-2-6 (Titreme)
Standartlar IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x flow control ve back pressure
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 854 Telnet
RFC 958 NTP
RFC 1591 DNS (client only)
RFC 1908 SNMPv2c
RFC 2068 HTTP
RFC 2131 DHCP Client
RFC 2732 Format for Literal IPv6 Addresses in URL's
RFC 3315 DHCPv6 Client
RFC 3513 IPv6 Addressing Architecture
RFC 3596 DNSv6
RFC 4443 ICMPv6
EIA/TIA RS232/422/485
Çevresel Özellikler
Çalışma Isısı -40 ~ 75 derece C
Depolandığı Alanın Isısı -40 ~ 85 derece C
Nem Oranı 5 ~ 95% (non-condensing)
